작은 농장에서 무지막지 드는 물값과 워터펌프가동에 드는 전기료 때문에
솔라에 눈을 돌리기 시작했었었죠.
3년여 전 가까이 계신 분이 헛간위에 설치해 달라고 해서 솔라( 태양광) 시설을 직접 완성했던 사진이 남아 있어서 참고로 올려 드립니다.

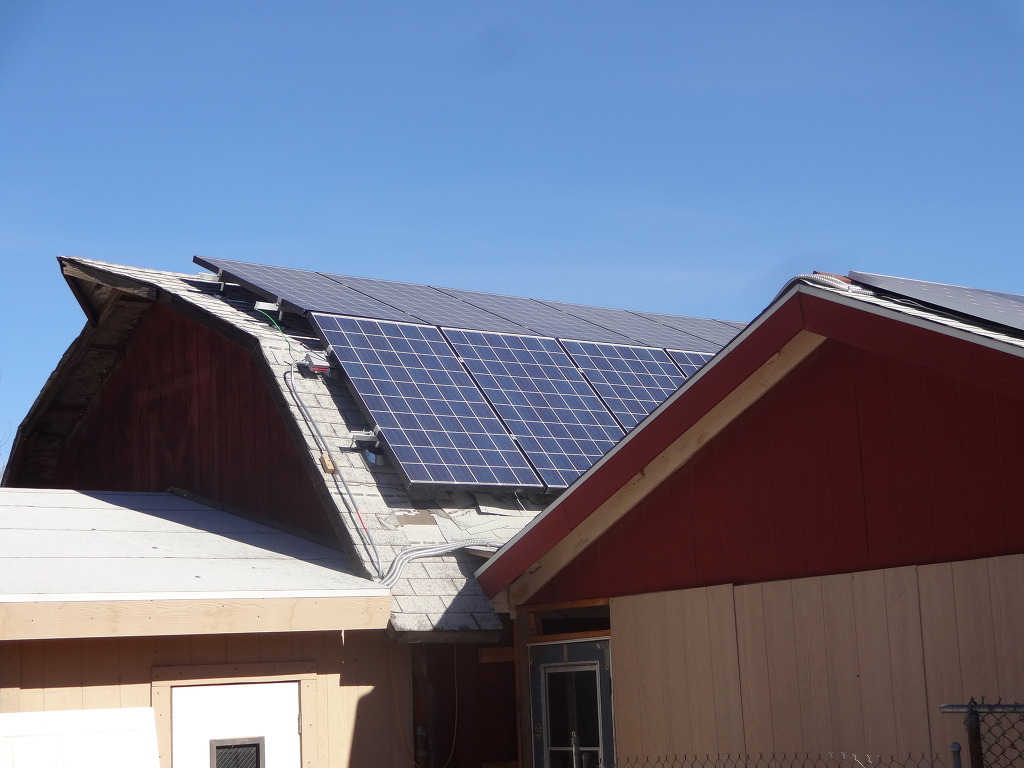

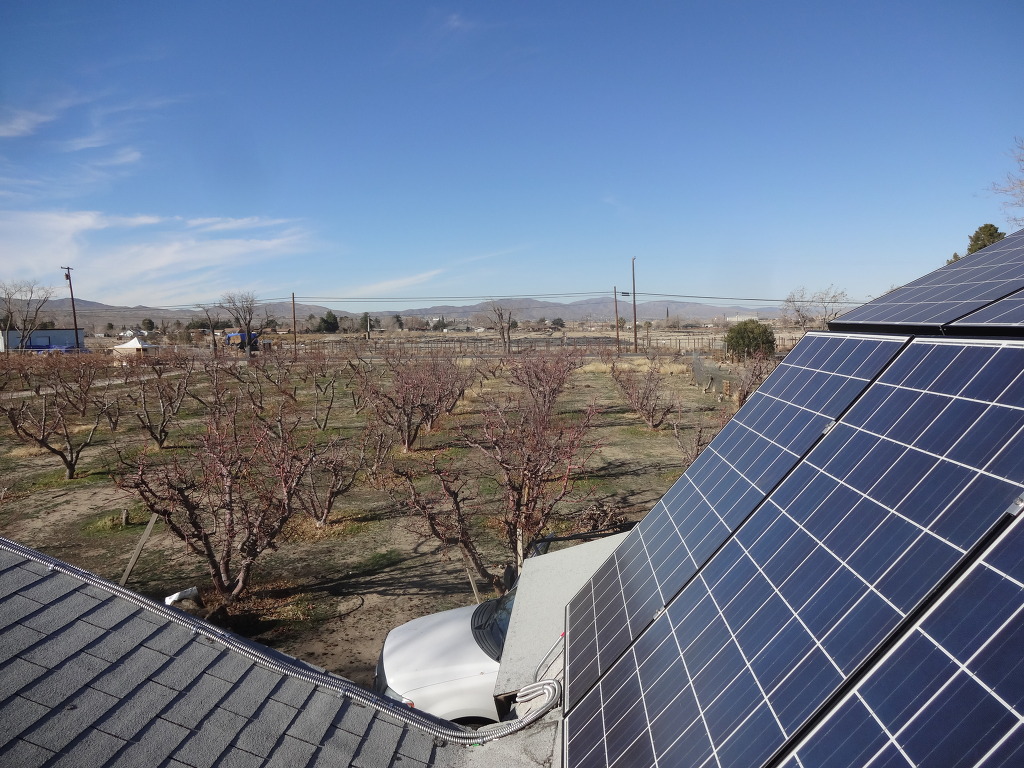

복숭아 밭 한쪽에 있는 헛간 위에

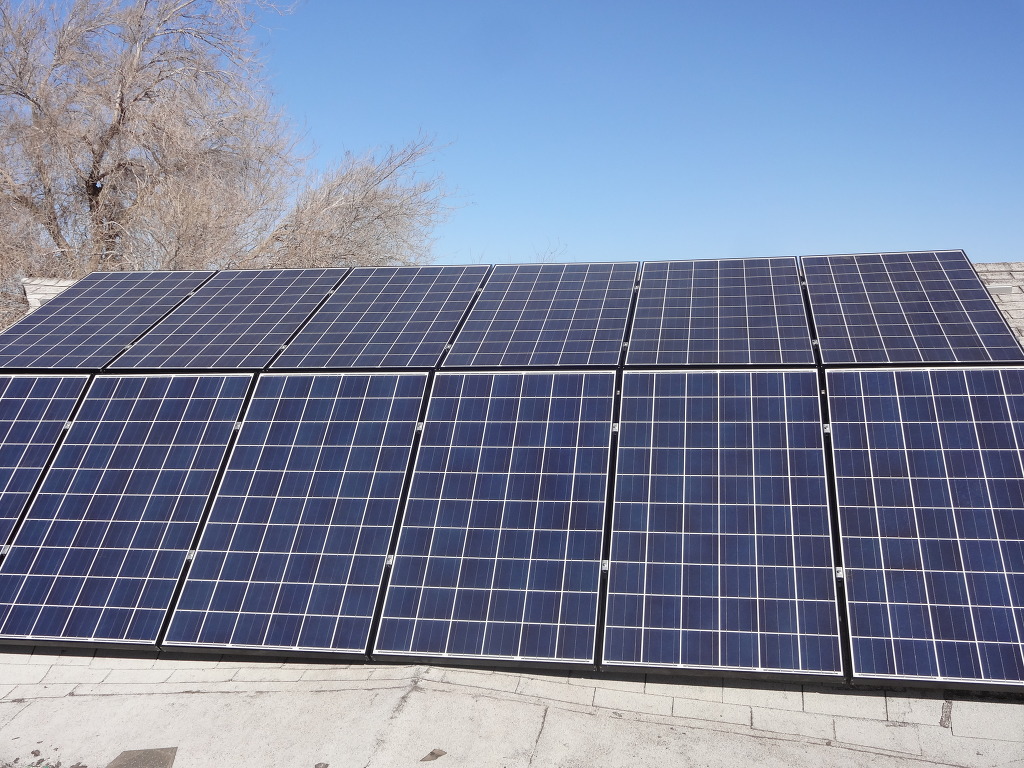

250 Watt 패널 12개를 설치해서 3000 와트 규모... 제법 볼 만하죠?

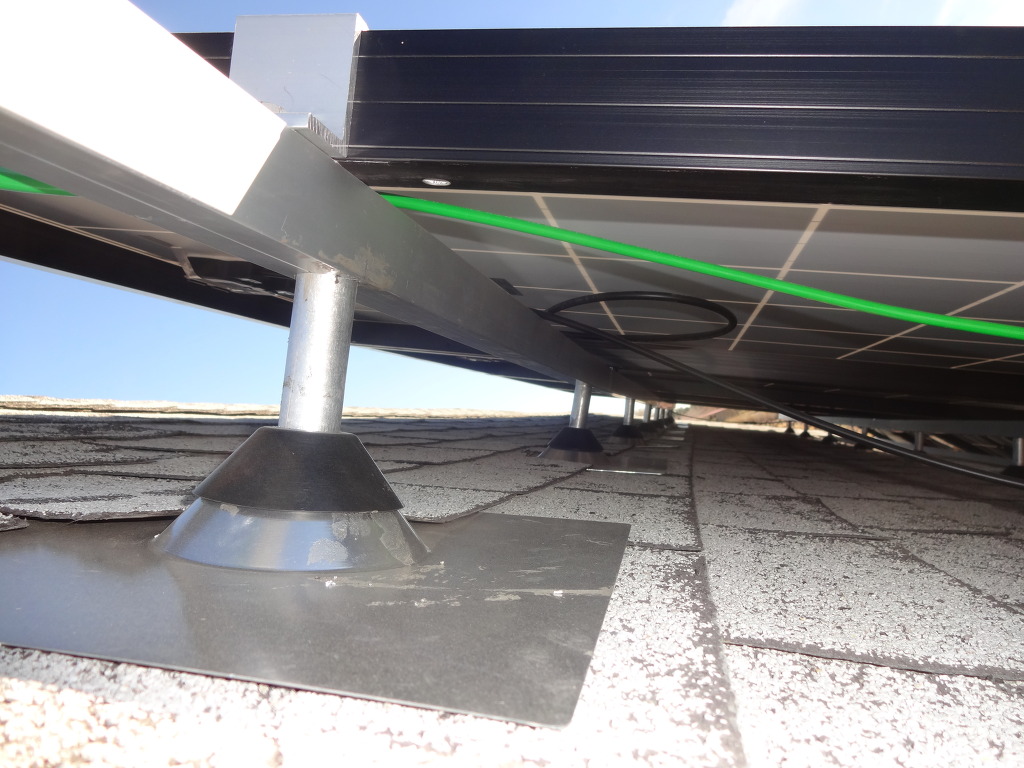

지붕위의 마운트며 레일과 같은 재료를 미리 구해놓고, 패널설치하는 데만 꼬박 2일이 걸렸습니다.
전문가들은 반나절이면 뚝딱 ㅎㅎ
시스템은 아주 간단합니다.
패널 === 디스커넥터 스위치 === charge Controller === 배터리 === 인버터 === Load

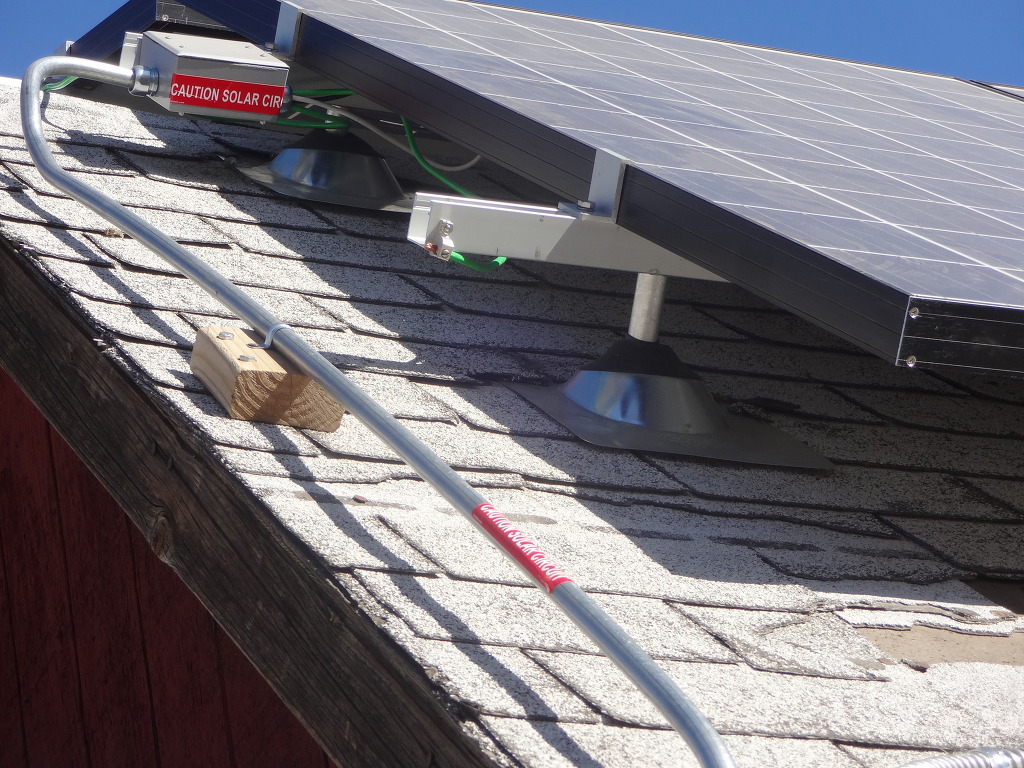

패널 아래는 괜찮은데, 햇볕이 직접 닫는 전선은 모두 conduit 안으로 해서 내렸습니다.
패널은 S-energy 250 로 12장 총 $ 250 x 12
Watts (STC) | 250 W |
Watts (PTC), | No |
Maximum Power (Vmp) | 30.8V |
Maximum Current (Imp) | 8.14A |
Open Circuit Voltage (Voc) | 37.5V |
Short Circuit Current (Isc) | 8.67A |
Power Tolerance | 0~+5W |
Module Efficientcy | 15.03% |
250 와트 패널을 모두 직렬로 연결하면 30 V x 12 장 이니까 360 V 나와야 하는데,
실제로는 햇볕이 매우 좋아서 410 볼트가 쭉 나오네요.
볼티지를 높이면,
wire전선은 15 A 짜리로 가는 것을 쓸 수 있어서 시스템 전체를 설치하기가 매우 좋습니다.

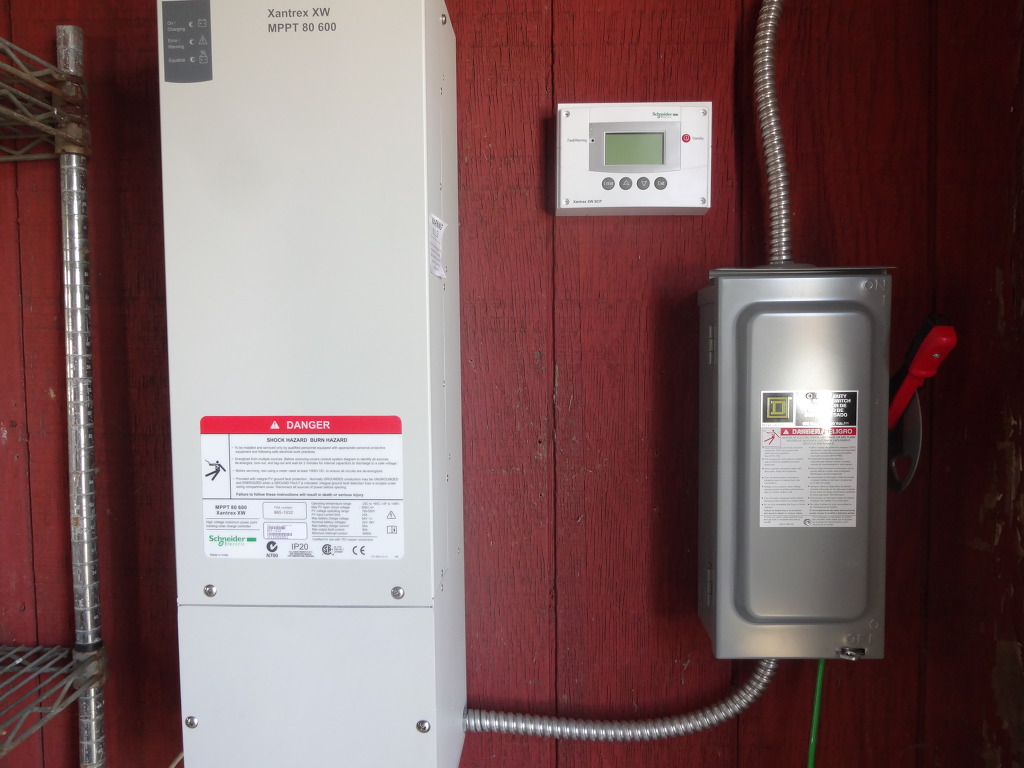

XW MPPT 80 600 은 Schneider 회사 제품으로 Charge controller 입니다. 1,120 불
410볼트 8A 의 전기를 24 V 로 내려서 배터리를 충전시키기 위한 전압 조절기인 셈이죠.
햇볕이 세거나 약할때 알아서 전류의 양을 조절해 줍니다.
150V 용 싼 제품(500불정도) 시중에 많이 나와 있는데, 굳이 410볼트 로 만들어서 600볼트용 Scneider 제품을 쓴 이유는 위에서 말씀 드렸듯이 전압을 높여서 전압손실을 줄이고, 시스템 전체를 아주 간단하게 만들기 위함입니다.
만일, 병렬연결하여 150 V 로 맞춘다면 암페어가 올라가서 거의 60 암페어를 carry 할 수 있는 전선을 써야 하기 때문에 굵은 선이 여기 저기 깔리게 되어서 일이 어렵거든요.
위의 사진 맨 오른쪽은 디스커넥터 즉, 스위치입니다. 600 V DC (직류) 전용 차단기입니다.

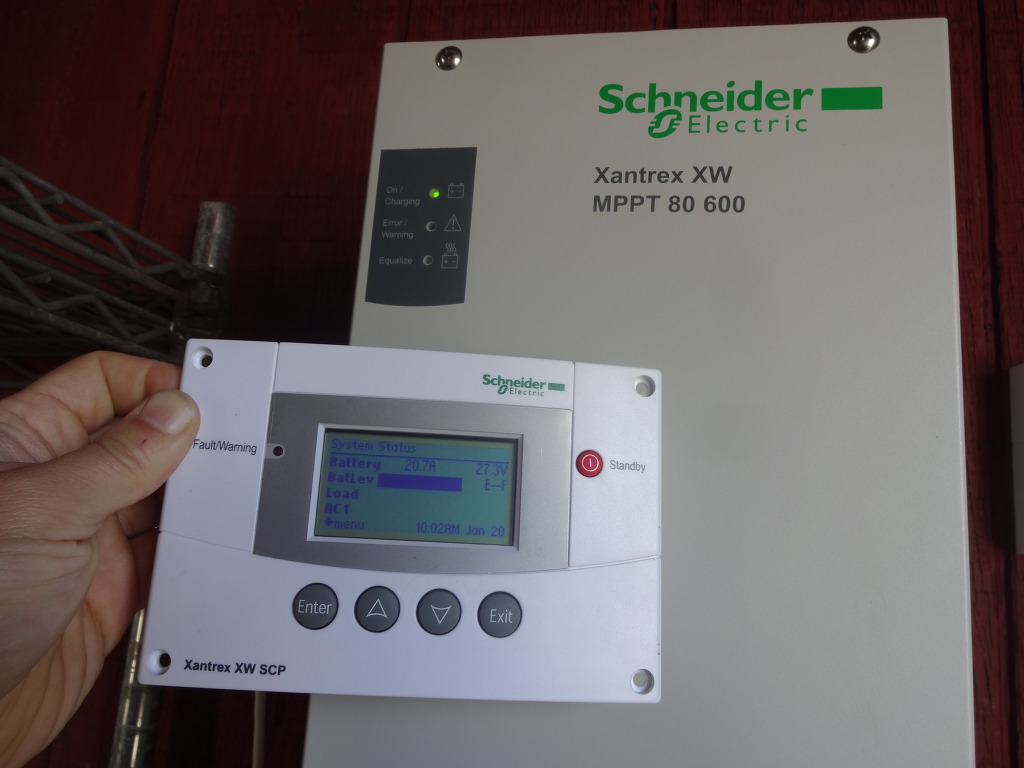

제가 들고 있는 이 패널은 MPPT 80 600 의 시스템 모니터와 세팅을 하기 위한 것인데,
처음에 이것이 없어서 덩치큰 녀석이 작동을 안해서 애먹었죠.
이름이 바로 SCP system control panel ... charge controller 의 배터리 타입과 전압, 배터리 용량등의 정보를 세팅하는 것을 이 장비로 합니다. 이것도 210불 들었습니다.

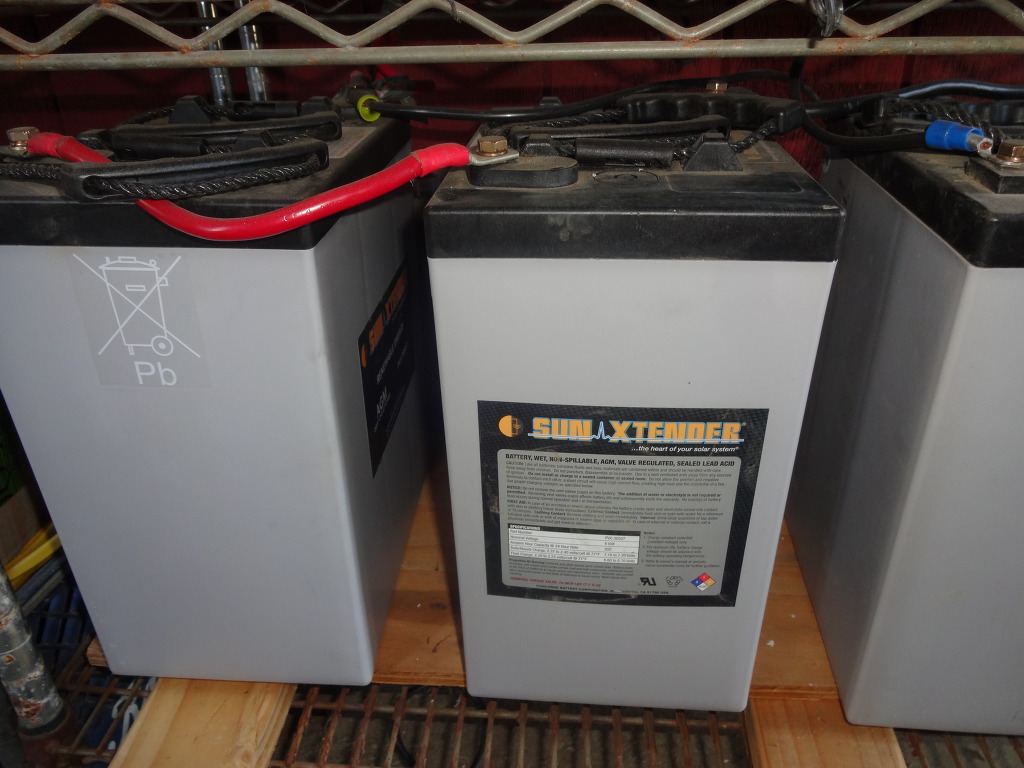

배터리 정보는 참고, http://www.sunxtender.com/solarbattery.php?id=26
360불 짜리 x 4 개
배터리 사이지 계산 방법 http://www.sunxtender.com/otherpdf/sunextenderbatterysizingtips.pdf

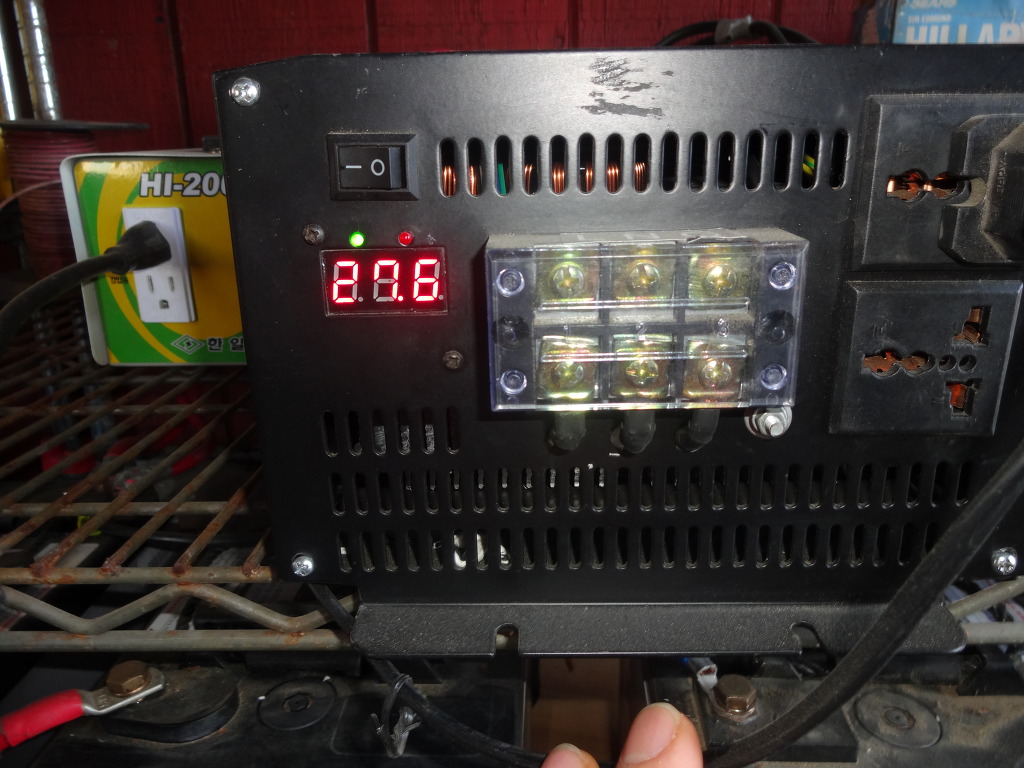

직류를 교류AC 로 바꾸는 장치인 인버터는 5000W 짜리도 독일산 SMA Sunnyboy 는 2200불 정도 하는데, 저는 한국에서 아시는 분이 가져다 주어서 한국걸로 공짜로.... 다만, 220 V 나오길래 110볼트로 강압 해서 사용함.
지붕위에 마운트와 레일 와이어 등등까지 모두 총 경비가 6천불 넘게 들었는데, 인버터까지 하면 8천5백불 넘게 드는 시스템이네요. 3천 와트 솔라발전 시스템요. 패널 설치 작업 2명이 이틀
